数列求和

PC r0 r1 r2 r3
(0, 0, 0, 0, 0)   # 初始状态
(1, 10, 0, 0, 0)  # 执行PC为0的指令后, r0更新为10, PC更新为下一条指令的位置
(2, 10, 0, 0, 0)  # 执行PC为1的指令后, r1更新为0, PC更新为下一条指令的位置
(3, 10, 0, 0, 0)  # 执行PC为2的指令后, r2更新为0, PC更新为下一条指令的位置
(4, 10, 0, 0, 1)  # 执行PC为3的指令后, r3更新为1, PC更新为下一条指令的位置
(5, 10, 1, 0, 1)  # 执行PC为4的指令后, r1更新为r1+r3, PC更新为下一条指令的位置
(6, 10, 1, 1, 1)  # 执行PC为5的指令后, r2更新为r2+r1, PC更新为下一条指令的位置
(4, 10, 1, 1, 1)  # 执行PC为6的指令后, 因r1不等于r0, 故PC更新为4
(5, 10, 2, 1, 1)  # 执行PC为4的指令后, r1更新为r1+r3, PC更新为下一条指令的位置


(6, 10, 2, 3, 1)
(4, 10, 2, 3, 1)
(5, 10, 3, 3, 1)
(6, 10, 3, 6, 1)

(4, 10, 3, 6, 1)
(5, 10, 4, 6, 1)
(6, 10, 4, 10, 1)

(4, 10, 4, 10, 1)
(5, 10, 5, 10, 1)
(6, 10, 5, 15, 1)

(4, 10, 5, 15, 1)
(5, 10, 6, 15, 1)
(6, 10, 6, 21, 1)

(4, 10, 6, 21, 1)
(5, 10, 7, 21, 1)
(6, 10, 7, 28, 1)

(4, 10, 7, 28, 1)
(5, 10, 8, 28, 1)
(6, 10, 8, 36, 1)

(4, 10, 8, 36, 1)
(5, 10, 9, 36, 1)
(6, 10, 9, 45, 1)


(4, 10, 9, 45, 1)
(5, 10, 10, 45, 1)
(6, 10, 10, 55, 1)

(7, 10, 10, 55, 1)
(7, 10, 10, 55, 1)
(7, 10, 10, 55, 1)
...

执行到最后 处理器处于一个死循环,不断执行指令七的状态,数列求和的结果存在r2。r0用来存储循环次数,r1用于计数,r2用于存放数列求和的结果,r3用于存放计数时的步进。

计算10以内奇数之和

li r0,11 #0
li r1,1 #1
li r2,0 #2
li r3,2 #3
add r2,r2,r1 #4
add r1,r1,r3 #5
bner0 r1,4 #6
bner0 r3,7 #7

验证

PC r0 r1 r2 r3
(0, 0, 0, 0, 0)
(1, 11, 0, 0, 0)
(2, 11, 1, 0, 0)
(3, 11, 1, 0, 0)

(4, 11, 1, 0, 2)
(5, 11, 1, 1, 2)
(6, 11, 3, 1, 2)

(4, 11, 3, 1, 2)
(5, 11, 3, 4, 2)
(6, 11, 5, 4, 2)

(4, 11, 5, 4, 2)
(5, 11, 5, 9, 2)
(6, 11, 7, 9, 2)

(4, 11, 7, 9, 2)
(5, 11, 7, 16, 2)
(6, 11, 9, 16, 2)

(4, 11, 9, 16, 2)
(5, 11, 9, 25, 2)
(6, 11, 11, 25, 2)

(7, 11, 11, 25, 2)
(7, 11, 11, 25, 2)
(7, 11, 11, 25, 2)
...

指令集架构的状态机模型

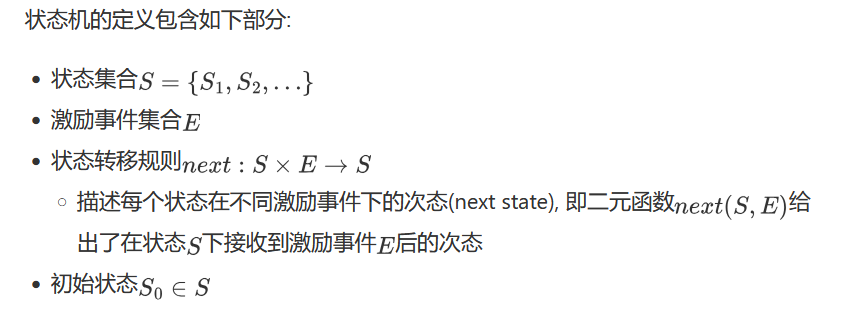

状态机的定义

状态集合是指isa中定义的存储器件所有可能的状态

激励事件集合是指 状态和状态之间的转换因什么而发生,这些事件的集合

状态转移规则 则是指从某种状态到某种状态之间具体做了什么事情

在ISA中,寄存器和内存就是存储状态的器件,激励事件是执行指令,状态转移规则是指指令的语义

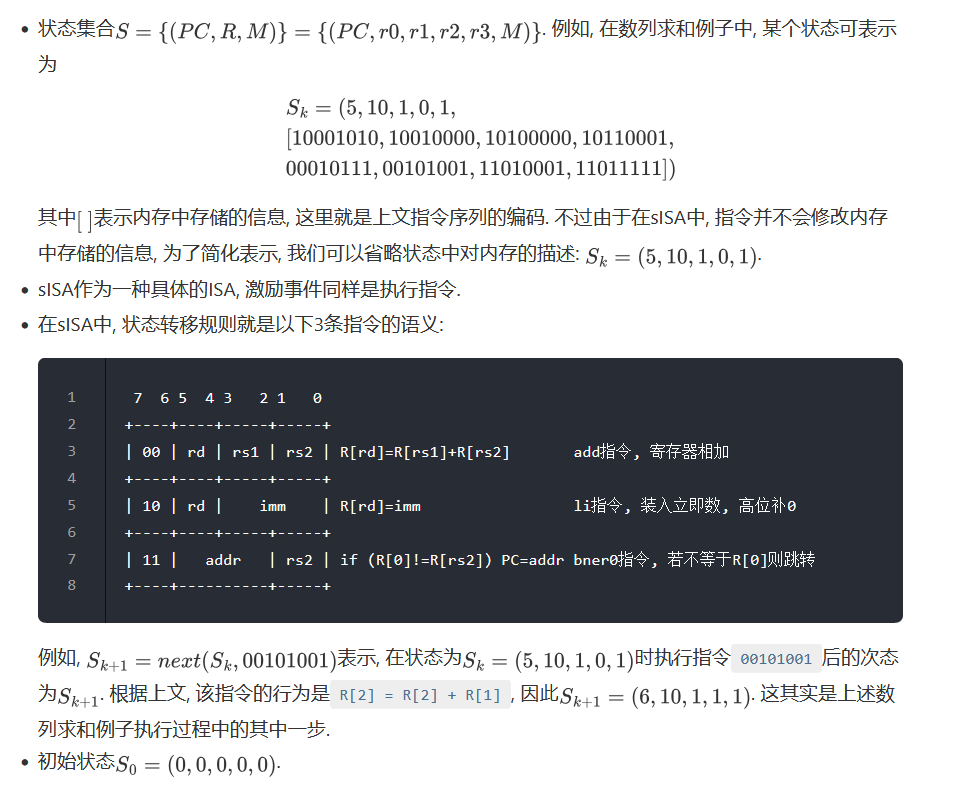

sisa的状态机模型为

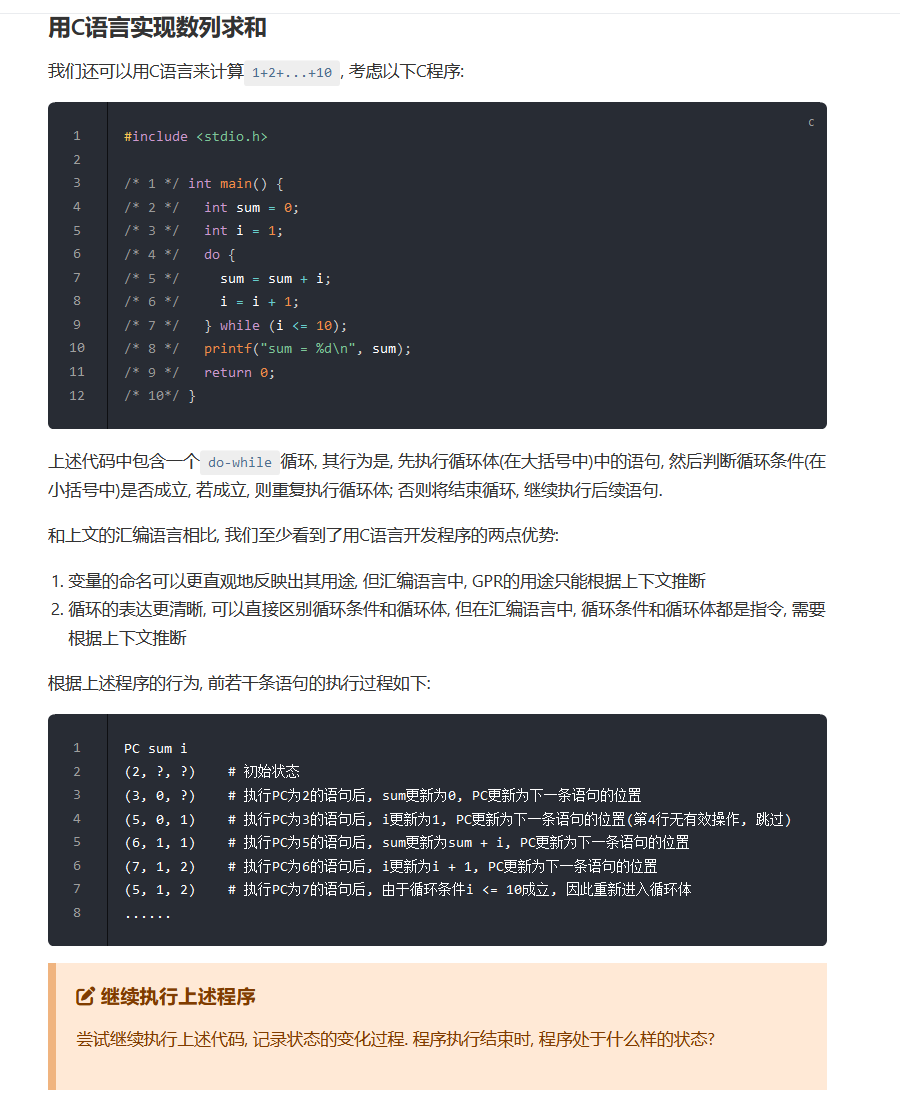

状态机视角下的C数列求和程序

PC sum i
(2, ?, ?)    # 初始状态
(3, 0, ?)    # 执行PC为2的语句后, sum更新为0, PC更新为下一条语句的位置
(5, 0, 1)    # 执行PC为3的语句后, i更新为1, PC更新为下一条语句的位置(第4行无有效操作, 跳过)
(6, 1, 1)    # 执行PC为5的语句后, sum更新为sum + i, PC更新为下一条语句的位置
(7, 1, 2)    # 执行PC为6的语句后, i更新为i + 1, PC更新为下一条语句的位置
(5, 1, 2)    # 执行PC为7的语句后, 由于循环条件i <= 10成立, 因此重新进入循环体


(6, 3, 2)
(7, 3, 3)


(5, 3, 3)
(6, 6, 3)
(7, 6, 4)

(5, 6, 4)
(6, 10, 4)
(7, 10, 5)

(5, 10, 5)
(6, 15, 5)
(7, 15, 6)

(5, 15, 6)
(6, 21, 6)
(7, 21, 7)

(5, 21, 7)
(6, 28, 7)
(7, 28, 8)

(5, 28, 8)
(6, 36, 8)
(7, 36, 9)

(5, 36, 9)
(6, 45, 9)
(7, 45, 10)

(5, 45, 10)
(6, 55, 10)
(7, 55, 11)

exit
,,,,

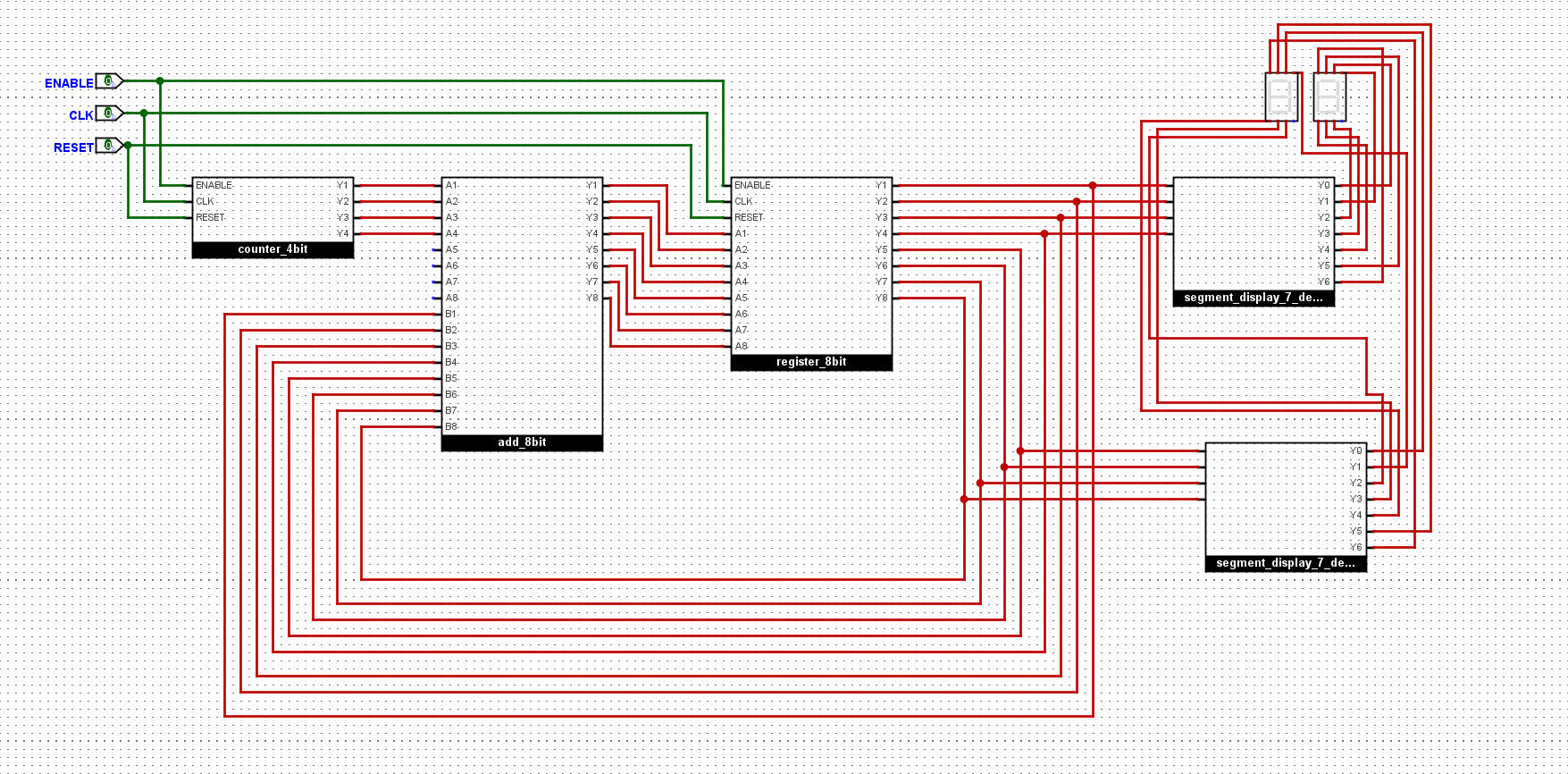

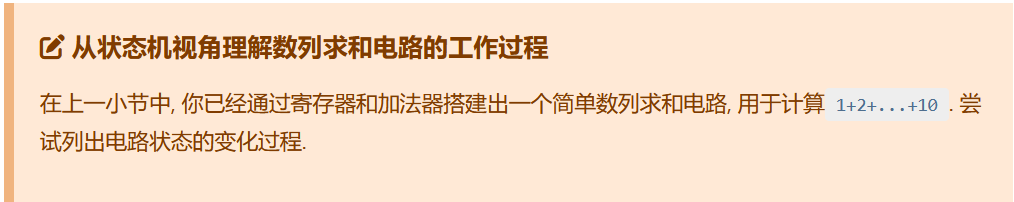

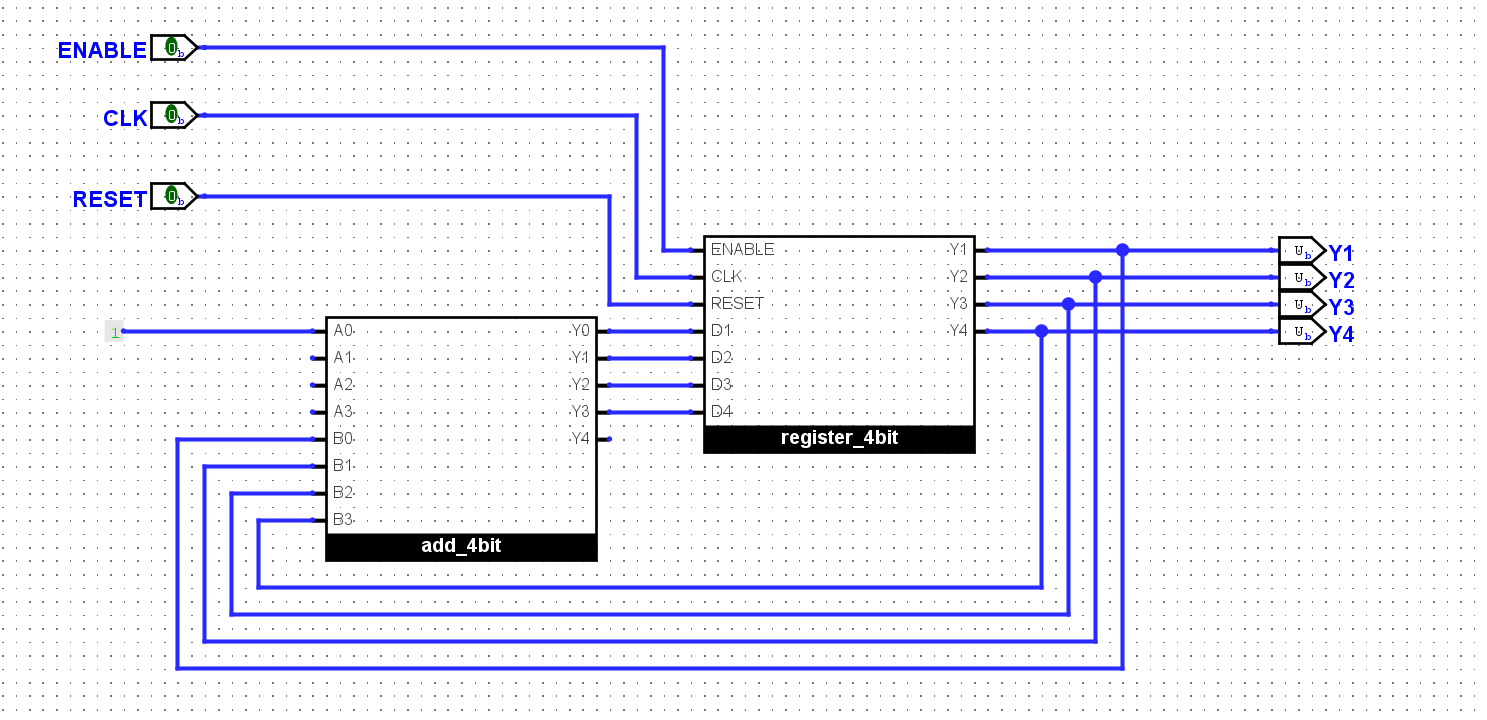

从状态机视角理解数列求和电路的工作过程

工作过程

counter_register_4bit sum_register_8bit
0 0
1 1
2 3
3 6
4 10
5 15
6 21
7 28
8 36
9 45
10 55

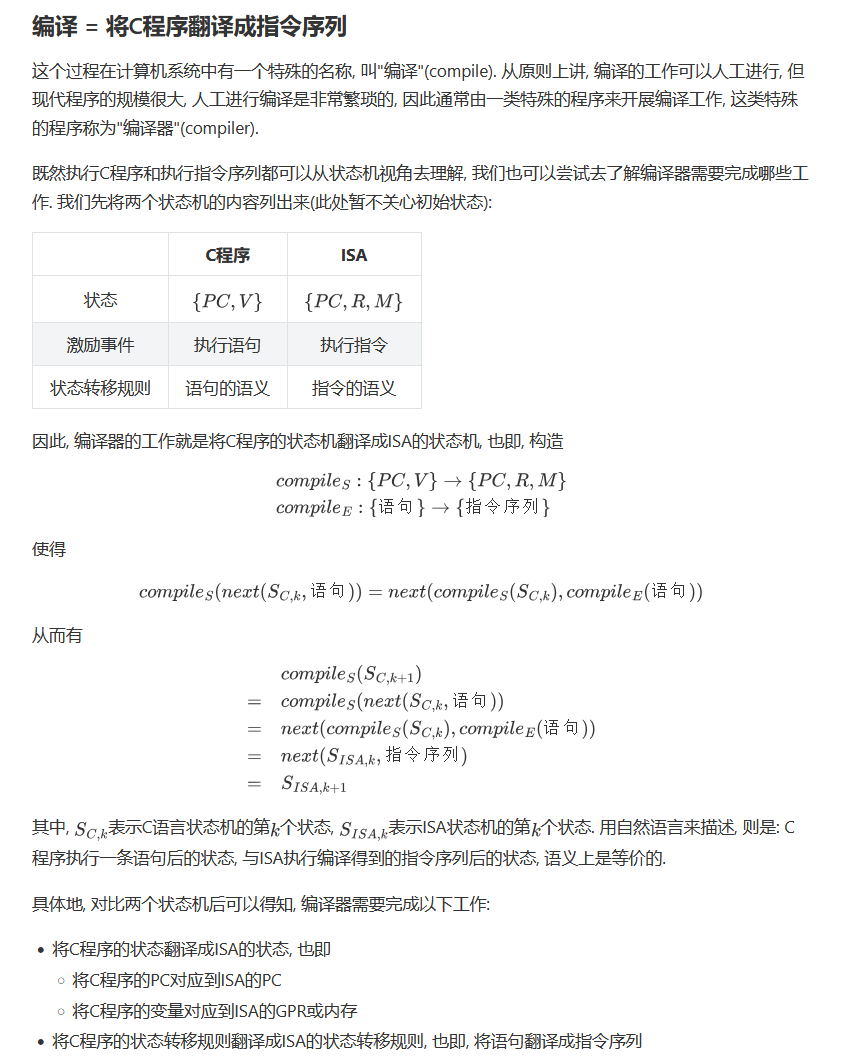

结合数列求和的例子理解编译器的工作

编译器本质上是将 状态集合{PC,V} 以及 状态转移规则集合{语句的语义} 翻译成等价的{PC,R,M}以及{指令的语义},将c语言中对数据的操作以及程序的控制流翻译成对应的ISA中的指令序列和等价的pc状态转移规则,将c语言中的进程的数据翻译成对应ISA中的寄存器或者是内存

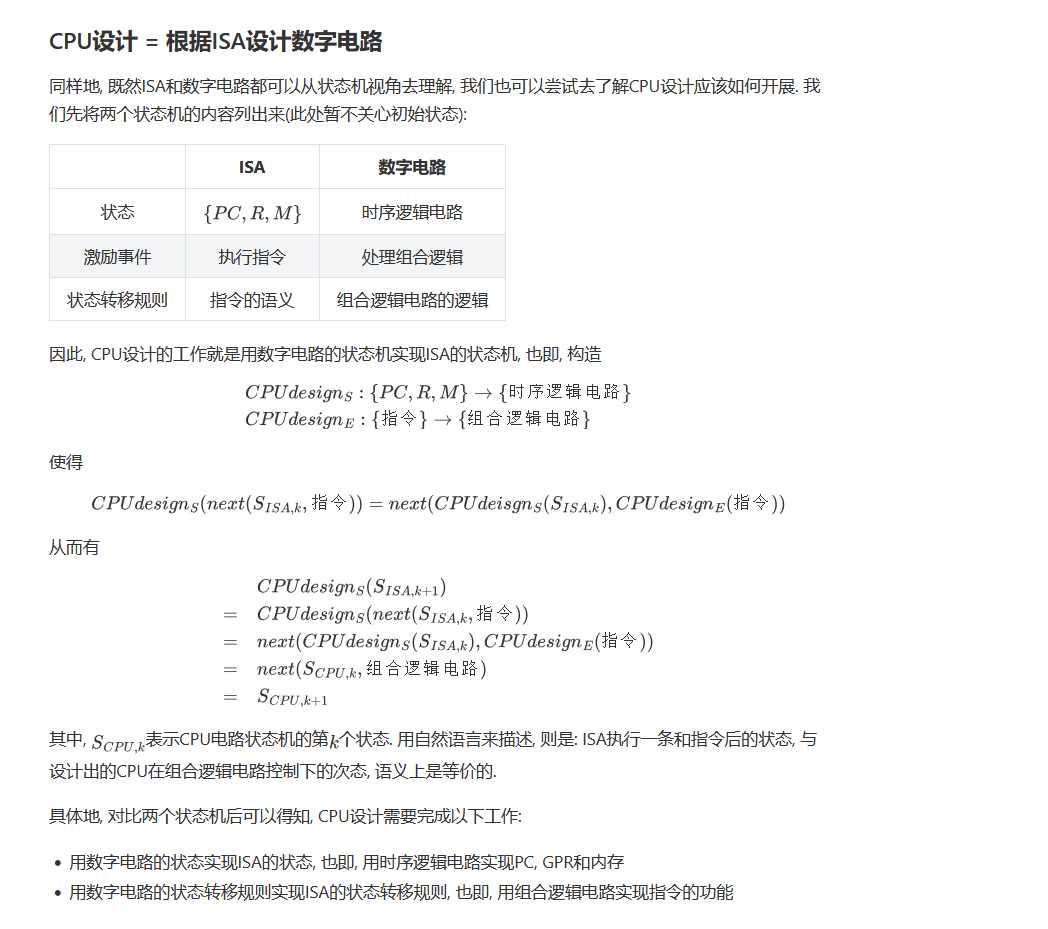

状态机视角下ISA和数字电路的关系

状态机模型中的状态集通过时序逻辑电路中的存储部件存储,然后对isa中对数据进行操作的指令,也就是状态机种的状态转移规则定义 则是通过组合路基电路去实现

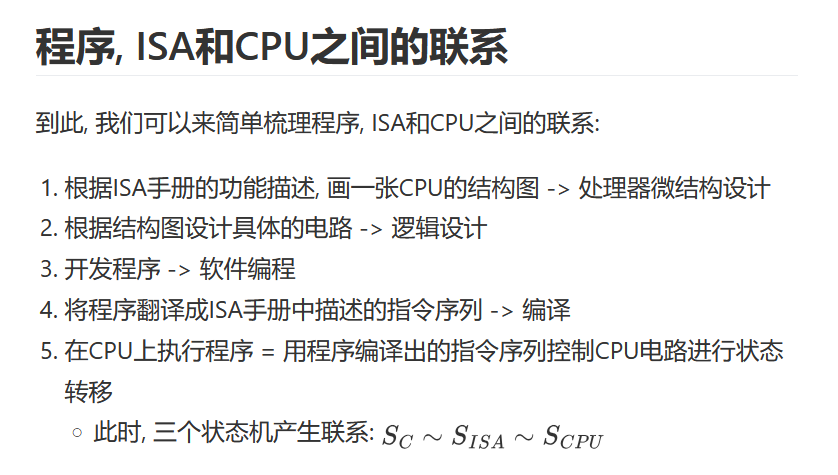

所以如果要根据ISA设计一颗处理器的话,首先要实现ISA中定义的寄存器,内存,然后再实现ISA中定义的对寄存器和内存操作的组合逻辑电路。然后通过编译器将软件编译成对应ISA的指令序列,将指令序列放到cpu中执行。
